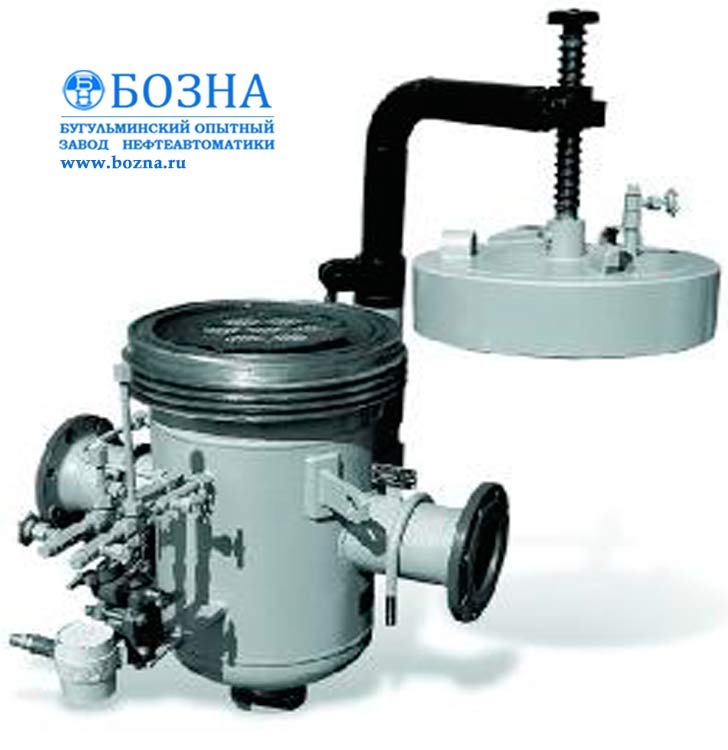

Фильтр сетчатый с быстросъемной крышкой МИГ-ФБ предназначен для очистки от механических примесей сырой и товарной нефти. Применяется на узлах учета нефти.
Преимуществом конструкции МИГ-ФБ является наличие быстродействующего затвора, позволяющего значительно
сократить время технического обслуживания фильтра.
Характеристики рабочей среды:
|
Параметры |
Нефть |
Нефтепродукты |
|
Температура, °С |
+5 ... +60 |
+5 ... +80 |
|
Вязкость кинематическая, сСт |
до 300 |
до 300 |
|
Плотность, кг/м3 |
700 ... 1200 |
700 ... 1000 |
|
Содержание воды,% объемн. |
до 100 |
|
|
Содержание мех.примесей, % масс., не более |
0,5 |
0,5 |
|
Содержание парафина,% масс., не более |
9,0 |
|
|
Содержание сернистых соединений, % масс. не более |
3 |
Фильтр предназначен для эксплуатации в условиях взрывоопасных зон помещений всех классов и наружных установок класса В-1г, в которых могут образовываться взрывоопасные смеси горючих газов и паров с воздухом категорий II-А, II-В и групп Т1, Т2, ТЗ, Т4, Т5 и Т6.
При эксплуатации температура окружающего воздуха от -60 до +50 °С.
Технические характеристики
Потеря давления на незагрязненных фильтрах при максимальной
пропускной способности и вязкости нефти до 100 х 10 -6 м2/с, МПа, не более ............... 0,01
Допустимый перепад давления на загрязненных фильтрах, МПа, не более .................. 0,3
Номинальная тонкость фильтрации, мм ............................................................ от 0,2 до 4
|
Исполнение |
Диаметр |
Рабочее |
Пропускная |
Поверхность |
Наружный |
Габаритные размеры, мм |
Масса, |
||
|
длина |
высота |
ширина |
|||||||
|
МИГ-ФБ-40-1,6 |
40 |
1,6 |
42 |
0,15 |
145 |
570 |
1355 |
960 |
174 |
|
МИГ-ФБ-40-2,5 |
2,5 |
176 |
|||||||
|
МИГ-ФБ-40-4,0 |
4,0 |
1375 |
231 |
||||||
|
МИГ-ФБ-40-6,3 |
6,3 |
165 |
236 |
||||||
|
МИГ-ФБ-50-1,6 |
50 | 1,6 |
72 |
160 |
1355 |
176 |
|||
|
МИГ-ФБ-50-2,5 |
2,5 |
178 |
|||||||
|
МИГ-ФБ-50-4,0 |
4,0 |
1400 |
234 |
||||||
|
МИГ-ФБ-50-6,3 |
6,3 |
175 |
238 |
||||||
|
МИГ-ФБ-65-1,6 |
65 |
1,6 |
120 |
180 |
1355 |
182 |
|||
|
МИГ-ФБ-65-2,5 |
2,5 |
184 |
|||||||
|
МИГ-ФБ-65-4,0 |
4,0 |
1400 |
210 |
||||||
|
МИГ-ФБ-65-6,3 |
6,3 |
200 |
222 |
||||||
|
МИГ-ФБ-80-1,6 |
80 |
1,6 |
180 |
195 |
1355 |
267 |
|||
|
МИГ-ФБ-80-2,5 |
2,5 |
268 |
|||||||
|
МИГ-ФБ-80-4,0 |
4,0 |
1400 |
328 |
||||||
|
МИГ-ФБ-80-6,3 |
6,3 |
210 |
342 |
||||||
|
МИГ-ФБ-100-1,6 |
100 |
1,6 |
300 |
0,25 |
215 |
900
|
1425 |
1210 |
263 |
|
МИГ-ФБ-100-2,5 |
2,5 |
230 |
324 |
||||||
|
МИГ-ФБ-100-4,0 |
4,0 |
1465 |
400 |
||||||
|
МИГ-ФБ-100-6,3 |
6,3 |
250 |
506 |
||||||
|
МИГ-ФБ-150-1,6 |
150 |
1,6 |
600 |
0,25 |
280 |
900 |
1425 |
1210 |
275 |
|
МИГ-ФБ-150-2,5 |
2,5 |
300 |
370 |
||||||
|
МИГ-ФБ-150-4,0 |
4,0 |
1465 |
428 |
||||||
|
МИГ-ФБ-150-6,3 |
6,3 |
340 |
593 |
||||||
|
МИГ-ФБ-200-1,6 |
200 |
1,6 |
1200 |
0,8 |
335 |
1100 |
1820 |
1210 |
413 |
|
МИГ-ФБ-200-2,5 |
2,5 |
360 |
470 |
||||||
|
МИГ-ФБ-200-4,0 |
4,0 |
375 |
1860 |
582 |
|||||
|
МИГ-ФБ-200-6,3 |
6,3 |
405 |
600 |
||||||
|
МИГ-ФБ-250-1,6 |
250 |
1,6 |
1900 |
0,8 |
405 |
1100 |
1820 |
1210 |
428 |
|
МИГ-ФБ-250-2,5 |
2,5 |
425 |
453 |
||||||
|
МИГ-ФБ-250-4,0 |
4,0 |
445 |
1860 |
641 |
|||||
|
МИГ-ФБ-250-6,3 |
6,3 |
470 |
665 |
||||||
